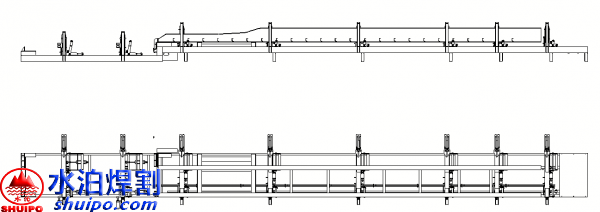

工件有行車進行吊裝，將兩縱梁放置到車架組對工裝上面，有平行四邊形機構，將內側的縱梁與帶有輸送滾輪的基準立柱壓緊，在將中橫梁按照圖紙要求的布局尺寸進行點焊，點焊完畢后在有氣缸將外側的縱梁與中橫梁壓緊進行點焊，點焊完畢后將全部壓緊機構縮回，有輸送滾輪將工件升起，手動推送到下一工位。

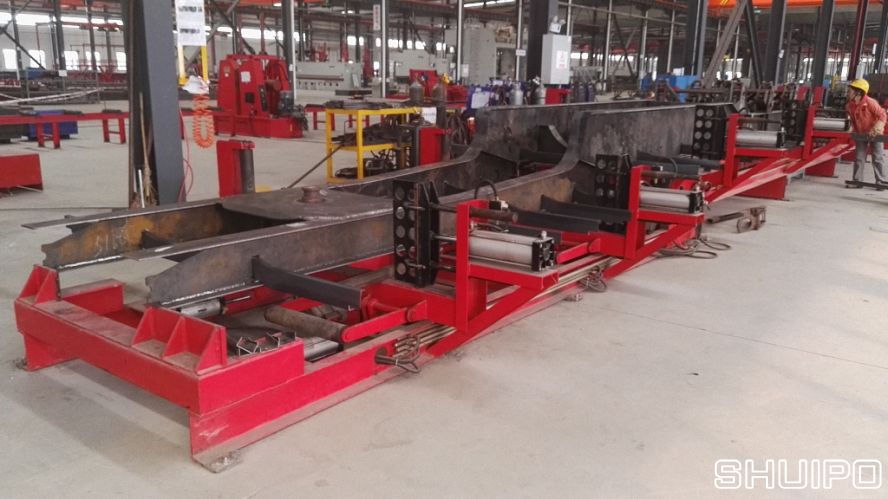

車架組對工裝（客戶現場）
